O 386 que queria ser 486 #2

Na continuação da saga do glorioso AMD 386 DX de 40 MHz mostrarei como foi a sua montagem. Confira!

Como o AMD 386 já veio soldado na placa-mãe, comecemos então com a instalação do coprocessador aritmético no seu soquete próprio. Vale observar que ele deve ser instalado com o seu chanfro lateral coincidindo com a marcação no soquete.

Partiremos agora para os oito módulos de memória SIMM de 30 vias. Como tais módulos precisam ser posicionados nos soquetes levemente inclinados deve ser seguida uma sequência para a instalação, que no caso desta placa-mãe inicia no último soquete (o mais próximo do chipset) até o primeiro que fica na borda.

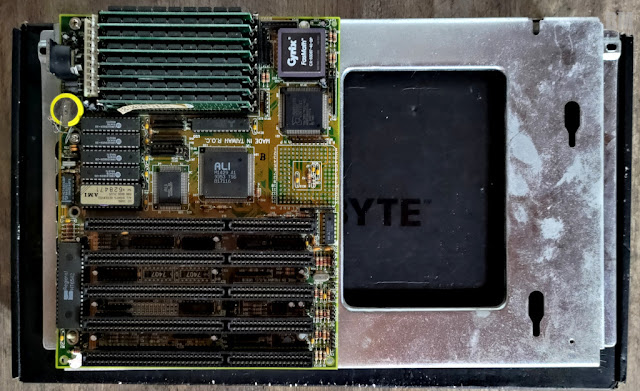

Muitos gabinetes AT antigos possuem esta particularidade, onde a chapa de fixação da placa-mãe pode ser removida para facilitar a montagem.

Com a placa devidamente fixada a chapa é novamente parafusada no gabinete.

Prosseguindo com os trabalhos é hora de instalarmos as placas de expansão, da esquerda para a direita: a placa de som Sound Blaster 16, a placa de rede (que ficou escondida), a placa de vídeo Trident e finalmente a placa controladora de I/O.

Agora é a hora do disco rígido e das unidades ópticas e de disquete. Instalar a controladora de I/O no primeiro slot melhora bastante o “gerenciamento de cabos” no gabinete.

Montagem finalizada! 😎

Para o primeiro boot dos equipamentos clássicos costumo usar este disquete com o honorável MR-DOS.

Por fim, vale lembrar que todas as postagens deste projeto podem ser conferidas aqui. Até a próxima!
